产品介绍
MGK(高精度数控系列)

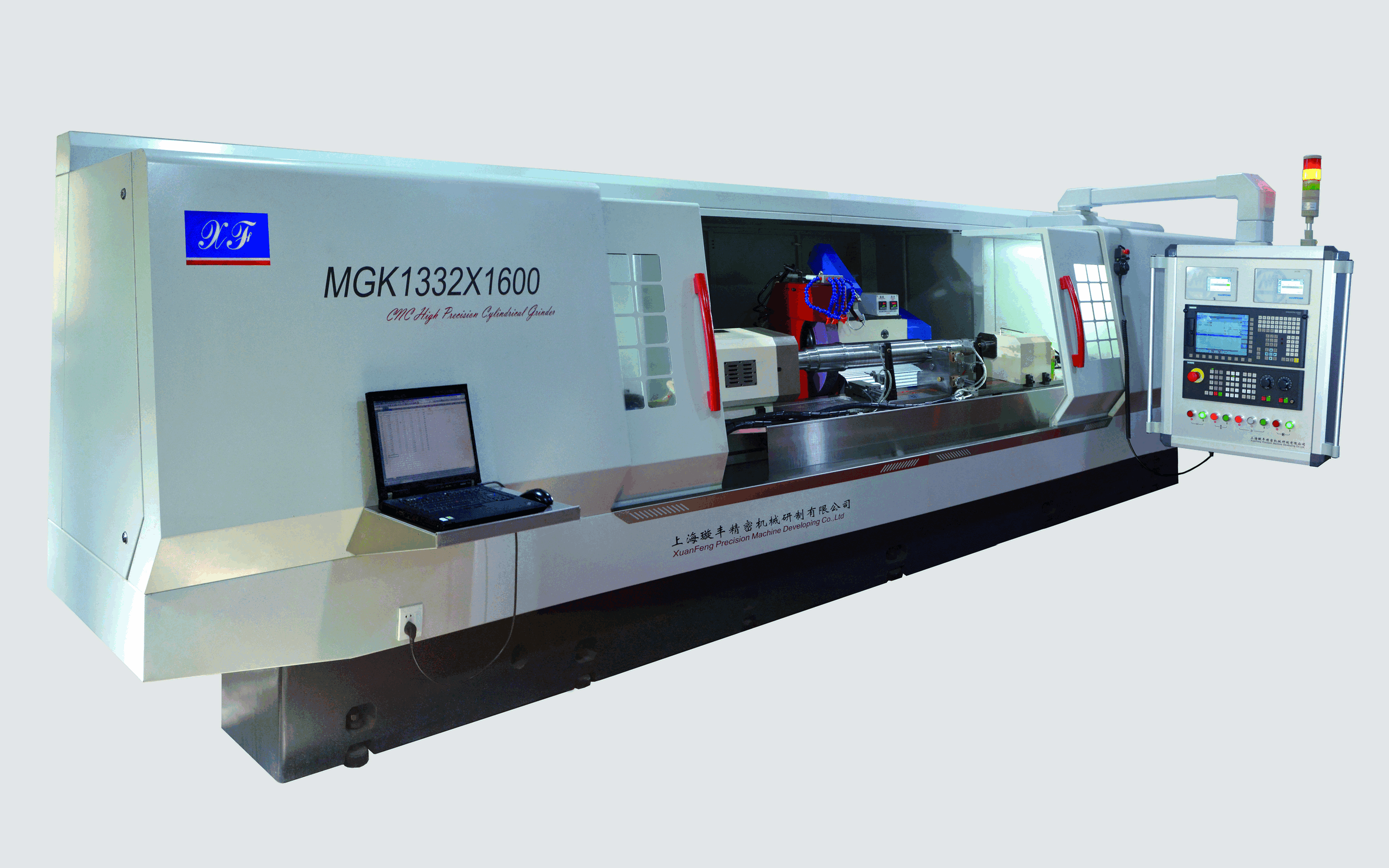

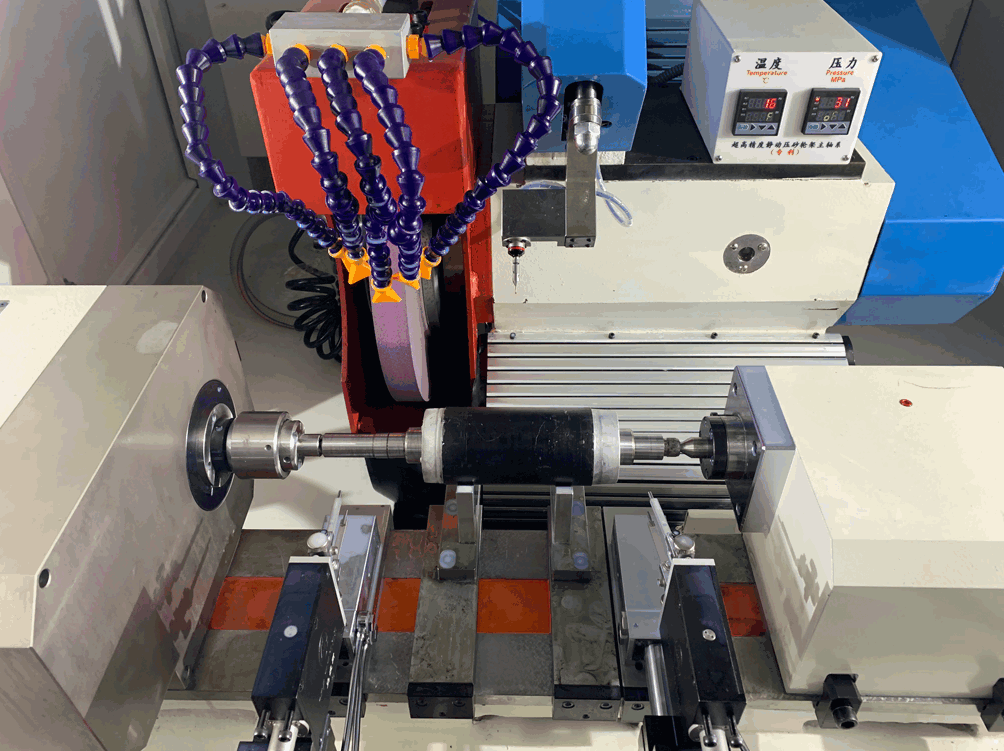

1.CNC MK1332数控外圆磨床适用于轴类零件的外圆、端面、圆锥面的磨削加工。对于多个台阶的轴类外圆及轴肩长度均可在一次装夹中完成，减少装夹次数，生产效率高。
2.机床数控系统采用德国SIEMENS 828外圆磨床专用数控系统，编程操作方便。

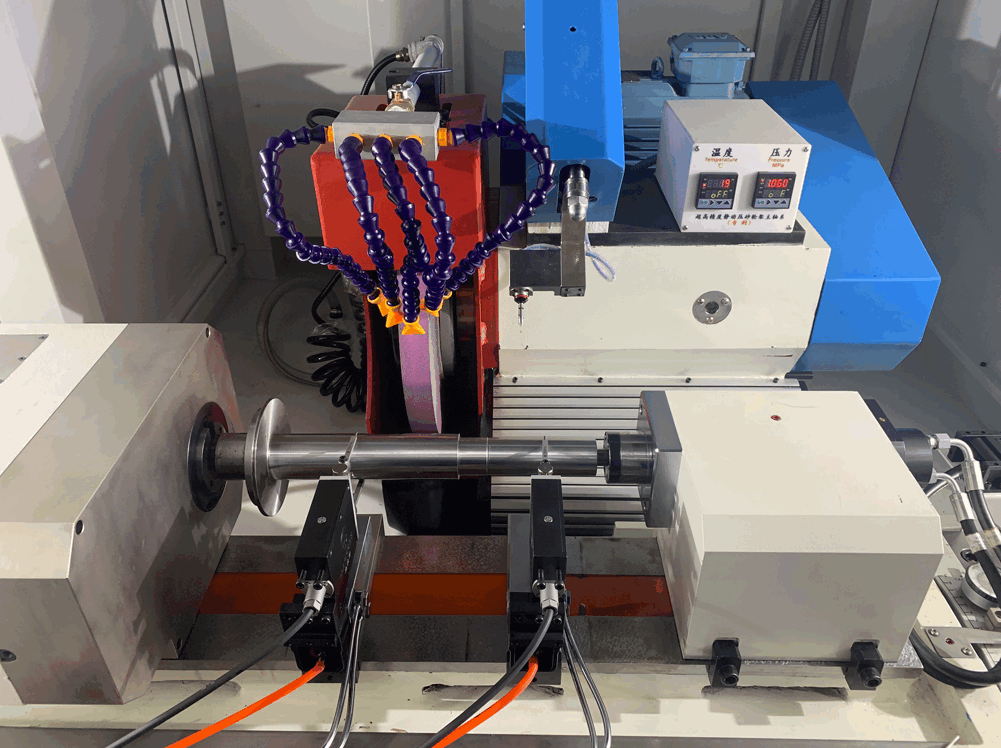

3.零件磨削直径和长度尺寸精度采用Marposs测量仪控制。精度高，尺寸稳定。

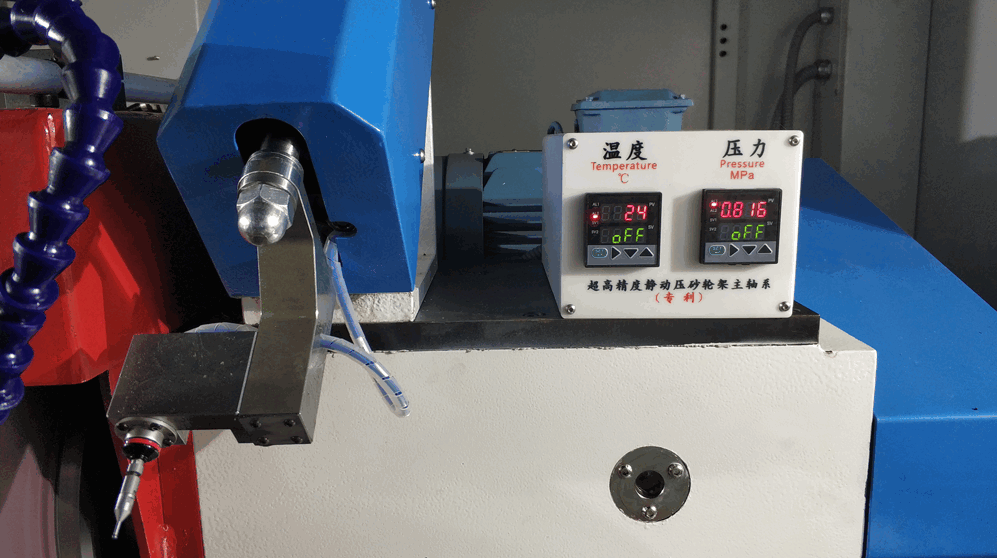

4.磨床砂轮架采用超高精度静动压轴承（专利），磨削精度高，不会因轴承的因素磨削产生螺旋线和震纹。表面粗糙度可达到Ra0.1以下。（该轴承保质期3年，并终身保修）
主要技术参数
| 最大磨削直径 | φ320 mm |
| 最大磨削长度 | 850mm / 1000 mm / 1600 mm |
| 最大工件重量 | 150 Kg |
| 中心高 | 180 mm |
| 砂轮规格 | φ600×75×φ305 mm |
| 砂轮变频电机功率 | 11 kW / 15 kW |
| 砂轮线速度 | 35 m/s / 45 m/s |
| 砂轮架进给速度 | 0.01～2000 mm/min |
| 工作台移动速度 | 0.1～4000 mm/min |
| X轴最小编程增量 | 0.0001 mm |
| Z轴最小编程增量 | 0.001 mm |
| 头架变频电机转速 | 30～300 rpm |
| 头架主轴锥孔 | 莫氏5号 |
| 机床外型尺寸(长×宽×高) | 4250×2400×2300 |
| 机床总重量 | 5000Kg |
工作精度
| 圆度 | <0.001 mm |
| 直线度 | <0.001/250 mm |
| 表面粗糙度---外圆 | Ra 0.05 μm |
| 表面粗糙度---端面 | Ra 0.2 μm |
MGK1332×850
MGK1332×1000
MGK1332×1600
